Przewód wielożyłowy okrągły YTLY
YTLY
Przewody okrągłe YTLY przeznaczone są do połączeń wewnętrznych stałych w urządzeniach telekomunikacyjnych i elektronicznych. Wykorzystywane są także do podłączenia joysticków i myszy oraz do sterowania antenami satelitarnym w instalacjach SAT.

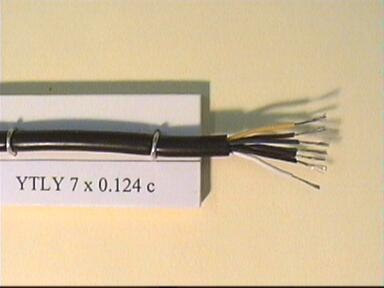

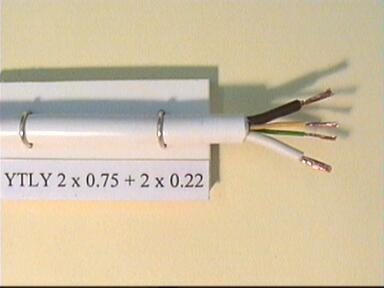

Wśród gamy przewodów YTLY są zarówno przewody o jednakowym przekroju żył (np. YTLY 7 x 0,12) jak i przewody złożone z dwóch różnych przekrojów - np. YTLY 2x0,75 +2x0,22.
BUDOWA
- żyły giętkie, wielodrutowe, skręcone z miękkich drutów miedzianych (druty ocynowane na życzenie),
- izolacja żył wykonana z polwinitu izolacyjnego (PVC) - kolory izolacji żył wg normy PN-91/E-90206,
- żyły izolowane skręcone w ośrodek,
DANE TECHNICZNE
|
Przekrój żył |
mm2 |
0,22 |
0,35 |
0,50 |
0,75 |
|
Maksymalna rezystancja żył w temp. 20°C |
Ω/km |
92,5 |
60,7 |
40,3 |
26,9 |
|
Próba napięciowa napięcie przemienne przez 60 s napięcie stałe |
V sk V |
1000 1500 |
1500 2250 |
1500 2250 |
1500 2250 |
|
Napięcie pracy
Minimalna rezystancja izolacji
|
150 V
200 MΩ·km
|
Zakres temperatur pracy podczas pracy podczas układania
Minimalny promień gięcia
Palność przewodu
Próby palności
Wykonanie wg normy |
od - 30 do + 70°C od - 5 do + 50°C
15 x średnica przewodu
nierozprzestrzeniający płomienia
PN-EN 60332-1-2, IEC 60332-1-2
PN-92/T-90200, PN-92/T-90203, PN-91/T90206 |
|
Numer wyrobu |
Liczba żył x przekrój żył |
Średnica zewnętrzna (około) |
Indeks miedziowy |
Masa kabla (około) |
|
|
mm2 |
mm |
kg/km |
kg/km |
|
0419 013 |
1x0,5 + 7x0,35 |
6,0 |
28,3 |
59,2 |
|
0419 014 |
2x0,5 + 2x0,22 |
4,0 |
13,8 |
25,7 |
|
0419 022 |
2x0,5 + 3x0,22 |
4,2 |
15,9 |
29,7 |
|
0419 015 |
2x0,5 + 4x0,22 |
5,0 |
18,0 |
37,0 |
|
0419 032 |
2x0,5 + 8x0,22 |
6,4 |
26,5 |
60,0 |
|
0419 016 |
2x0,75 + 2x0,22 |
6,4 |
18,6 |
52,9 |
