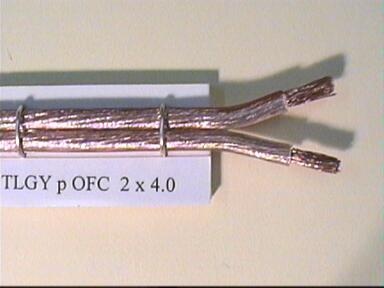

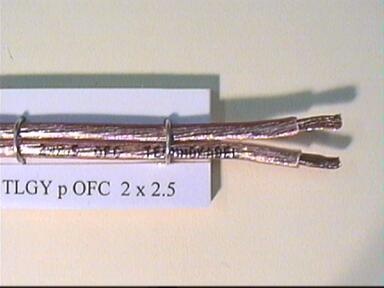

Przewód dwużyłowy płaski głośnikowy TGLYp OFC
TGLYp OFC, TLgYp OFC
Przewody głośnikowe TLYp OFC i TLgYp OFC (bardzo giętkie) stosowane są do połączeń między wzmacniaczami mocy małej częstotliwości i kolumnami głośnikowymi.
Przewody TLYp OFC w przeciwieństwie do wykonania standardowego TLYp wykonane są z miedzi beztlenowej.
Przewody wykonywane są jako płaskie we wspólnej izolacji
polwinitowej.
BUDOWA
- żyła wielodrutowa, skręcona z miękkich drutów miedzianych,
- izolacja żył wykonana z polwinitu (PVC),
- kolory izolacji żył: czarny z białym lub biały z czarnym wzdłużnym paskiem na jednej z żył (przekroje 0,35 i 0,5 mm2), przezroczysty z czarnym lub czerwonym wzdłużnym paskiem na jednej z żył (pozostałe przekroje).
DANE TECHNICZNE
TLYp
|
Przekrój żył |
mm2 |
0,35 |
0,50 |
0,75 |
1,0 |
1,5 |
|
Rezystancja żył (średnio w temp. 20°C) |
Ω/km |
54,6 |
37,4 |
24,8 |
18,8 |
12,3 |
|
Indukcyjność - średnio |
mH/km |
422 |
203 |
96 |
51 |
30 |
TlgYp
|
Przekrój żył |
mm2 |
1,5 |
2,5 |
4,0 |
6,0 |
10,0 |
|
Rezystancja żył (średnio w temp. 20°C) |
Ω/km |
12,5 |
7,5 |
4,7 |
3,0 |
1,8 |
|
Indukcyjność - średnio |
mH/km |
30 |
9 |
4 |
2 |
1,5 |
Napięcie pracy 300 V
Próba napięciowa 2000 V
Zakres temperatur pracy
dla instalacji stałych od - 30 do + 80°C
dla instalacji ruchomych od - 10 do + 70°C
Minimalny promień gięcia 5 x szerokość przewodu
Palność kabla nierozprzestrzeniający płomienia
